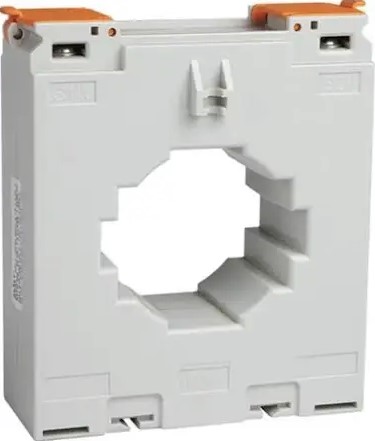

Трансформаторы тока (ТТ) играют важнейшую роль в защите энергосистемы, поскольку они снижают высокие токи до измеримых уровней для защитных реле.
Точность трансформаторов тока имеет решающее значение для надежной работы защитных реле, которые зависят от точности измерений тока для выявления неисправностей и инициирования защитных мер.
Термины «5P10» и «5P20» часто используются для обозначения классов точности трансформаторов тока класса защиты в электроэнергетических системах.
Понимание классов точности трансформаторов тока
Классы точности трансформаторов тока (ТТ) играют решающую роль в определении их производительности и надежности в энергосистемах. Эти классы представляют собой допустимые пределы погрешности, в пределах которых ТТ может работать эффективно.
Различные классы точности ТТ и их значение
ТТ подразделяются на различные классы точности в зависимости от области применения. Два основных класса точности:
- Класс измерения : эти трансформаторы тока предназначены для точного измерения тока в системах учета электроэнергии. Они имеют низкую допустимую погрешность, что обеспечивает точность выставления счетов и мониторинга электроэнергии.
- Класс защиты : трансформаторы тока с классом защиты специально разработаны для схем релейной защиты. Они имеют более высокую допустимую погрешность, что позволяет им отвечать требованиям обнаружения неисправностей и защиты системы.
Понимание значимости этих классов точности имеет важное значение для выбора правильного ТТ для вашего конкретного применения.
Что означает комплексная ошибка в контексте точности КТ
Полная погрешность — это суммарная погрешность, которую ТТ может внести в измерения. Она включает в себя как погрешность коэффициента трансформации (разницу между фактическим и отображаемым током), так и погрешность фазового угла (сдвиг фаз между первичным и вторичным токами).
Полная погрешность является критическим параметром, поскольку она напрямую влияет на точность измерений мощности, особенно в приложениях, включающих коррекцию коэффициента мощности или гармонический анализ.
Различие между классом измерения и классом защиты трансформаторов тока
Хотя трансформаторы тока как класса измерения, так и класса защиты играют важную роль в энергосистемах, у них есть отличительные характеристики, которые отличают их:
- Назначение : трансформаторы тока измерительного класса отдают приоритет точному измерению тока, тогда как трансформаторы тока защитного класса фокусируются на надежном обнаружении неисправностей.
- Допустимые погрешности : ТТ класса измерения имеют более строгие допустимые погрешности по сравнению с ТТ класса защиты, что обеспечивает большую гибкость в условиях неисправности.
- Применение : трансформаторы тока измерительного класса используются в основном для выставления счетов и управления энергопотреблением, тогда как трансформаторы тока защитного класса используются на подстанциях и в схемах защиты критически важного оборудования.
Понимая эти различия, вы сможете принимать обоснованные решения при выборе ТТ с учетом конкретных требований вашей системы.
Расшифровка рейтингов 5P10 и 5P20
Обозначения 5P10 и 5P20 на паспортной табличке трансформатора тока несут важную информацию о его точности и работе в аварийных ситуациях. Каждая часть этих обозначений имеет особое значение, связанное с защитой энергосистемы.
Понимание компонентов рейтингов 5P10 и 5P20
1. Предел общей погрешности: ±5%
Первая цифра, «5», представляет собой предел полной погрешности, равный ±5%. Это означает, что выходной ток трансформатора тока не будет отклоняться от истинного значения более чем на 5% при заданных условиях, включая номинальную нагрузку и предел точности. Полная погрешность складывается из погрешности коэффициента трансформации и сдвига фаз, что позволяет получить общую оценку точности.
2. Обозначение класса защиты
Буква «P» обозначает класс защиты. Трансформаторы тока с маркировкой «P» предназначены в первую очередь для релейной защиты, а не для точных измерений. Они способны выдерживать высокие токи короткого замыкания без насыщения, обеспечивая получение реле точных сигналов при коротком замыкании.
3. Фактор ограничения точности (ALF)
Числа «10» и «20» обозначают предельный коэффициент точности (КПТ). КПТ определяет, сколько раз номинальный первичный ток может быть точно измерен трансформатором тока с полной погрешностью ±5% до наступления насыщения.
- Для трансформатора тока 5P10 точность сохраняется до 10-кратного номинального тока.
- Для трансформатора тока 5P20 точность увеличивается до 20 раз от номинального тока.
Важность предельного коэффициента точности в защите энергосистемы
Эта разница в ALF существенно влияет на работу ТТ в условиях короткого замыкания, когда скачки тока значительно превышают нормальные значения. Более высокий ALF, например, у 5P20, обеспечивает большую уверенность в том, что защитные устройства получают надёжный входной сигнал даже при серьёзных коротких замыканиях.
Коэффициент предельной точности имеет решающее значение при выборе трансформаторов тока для систем, где ожидаются высокие токи короткого замыкания, помогая предотвратить сбои в работе реле, вызванные искажением или перегрузкой выходов ТТ. Понимание этих характеристик поможет вам выбрать правильный ТТ, соответствующий требованиям вашей схемы защиты, обеспечивая баланс между точностью, надежностью и безопасностью системы.
Практические аспекты использования трансформаторов тока номиналом 5P10 и 5P20
Рассмотрим пример трансформатора тока с номинальным первичным током 1000 А и вторичным током 1 А. Если этот ТТ маркирован как 5P20 , это означает, что устройство может точно измерять токи до:
- в 20 раз больше номинального первичного тока
- Эквивалентно 20 000 А на первичной стороне
- В пределах допустимой комплексной погрешности ±5%
Эта функция гарантирует, что в условиях короткого замыкания, когда токи значительно превышают нормальные значения, ТТ сохраняет точность без насыщения. Точное измерение тока короткого замыкания критически важно для правильного и быстрого срабатывания защитных реле.
Сравните это с аналогичным КТ, имеющим рейтинг 5P10 :
- Точность сохраняется только до значения, в 10 раз превышающего номинальный первичный ток.
- Максимальный измеряемый ток с погрешностью ±5% составляет 10 000 А.
Если токи короткого замыкания превышают этот предел, трансформатор тока 5P10 может насытиться, что приведет к искажению формы тока вторичной обмотки. Это может привести к ложному срабатыванию реле или задержке срабатывания, что может привести к отказу системы защиты.
Ключевые моменты, которые следует учитывать:
- Выбор между 5P10 и 5P20 зависит от ожидаемых уровней тока короткого замыкания в вашей энергосистеме.
- Рейтинг 5P20 обеспечивает более высокий предельный коэффициент точности (ALF), что делает его более подходящим для систем с высокими токами короткого замыкания или там, где точность реле имеет решающее значение.
- Использование ТТ с недостаточным ALF может привести к неточным измерениям во время неисправностей, что ставит под угрозу безопасность и надежность.
Понимание того, что означают обозначения 5P10 и 5P20 в обозначении трансформатора тока, напрямую влияет на выбор трансформаторов тока для вашей схемы защиты. Выбор подходящего номинала обеспечивает соответствие эксплуатационным требованиям вашей системы и точную работу реле в экстремальных условиях.
Дополнительные параметры, которые следует учитывать при выборе класса защиты ТТ
При выборе класса защиты трансформаторов тока часто упускаются из виду два важнейших параметра: напряжение точки перегиба и номинальная мощность (ВА) . Они влияют на способность трансформатора тока работать точно в условиях короткого замыкания.
1. Напряжение точки перегиба (Vk)
Это напряжение, при котором характеристика намагничивания трансформатора тока резко меняется, приводя к насыщению сердечника. Более высокое напряжение точки перегиба означает, что трансформатор тока может работать при более высоких вторичных напряжениях без насыщения. Насыщение приводит к искажению вторичных токов, что ухудшает работу реле и может привести к сбоям в работе защиты. Выбор трансформатора тока с достаточно высоким напряжением точки перегиба гарантирует сохранение линейности и точности даже при больших токах короткого замыкания.
2. Номинальная мощность (ВА)
Номинальная мощность (ВА) определяет максимальную нагрузку, которую трансформатор тока может выдерживать на вторичной обмотке, сохраняя точность. Типичные значения могут составлять 15 ВА, 30 ВА или 45 ВА. Более высокая мощность (ВА) означает, что трансформатор тока может обеспечить большую мощность для подключенных устройств, таких как реле и счетчики, без чрезмерного напряжения нагрузки, вызывающего насыщение. При больших токах короткого замыкания трансформатор тока с низкой мощностью (ВА) может преждевременно насыщаться, что снижает точность и надежность.
3. Соотношение между напряжением точки перегиба, номинальной мощностью и предельным коэффициентом точности
Коэффициент предела точности (КПТ) отражает, во сколько раз ток выше номинального может быть измерен ТТ с заданной погрешностью. На КПТ напрямую влияют напряжение точки перегиба и номинальная мощность. ТТ с высоким значением Vk и достаточной номинальной мощностью (ВА) обеспечит более высокий КПТ, предотвращая насыщение при кратковременных замыканиях.
Внимательно учитывайте эти параметры при выборе класса защиты ТТ, чтобы обеспечить надежную работу вашей схемы защиты.
Почему выбор правильного класса точности важен в схемах защиты энергосистем
Влияние на схемы защиты
Класс точности трансформаторов тока напрямую влияет на эффективность схем защиты в энергосистемах. Использование трансформаторов тока соответствующих номиналов гарантирует, что защитные реле получают точные измерения тока, что позволяет им эффективно реагировать на неисправности и нештатные ситуации.
Риск неправильного выбора
Неправильный выбор класса точности для трансформаторов тока может привести к сбоям в работе реле или невозможности обнаружения неисправностей. Неточные измерения тока из-за несоответствия номиналов трансформаторов тока могут поставить под угрозу всю схему защиты, делая систему уязвимой к потенциальным повреждениям или простоям.
Повышение надежности системы
Указав правильный класс точности для трансформаторов тока, инженеры и технические специалисты могут повысить общую надежность энергосистем. Обеспечение точного измерения токов короткого замыкания трансформаторами тока в заданных пределах имеет решающее значение для поддержания целостности системы и эксплуатационной безопасности.
Заключение
Точное измерение тока короткого замыкания критически важно для безопасной эксплуатации энергосистем. Инженерам и техникам крайне важно тщательно выбирать трансформаторы тока соответствующих классов точности, таких как 5P10 и 5P20, чтобы гарантировать надёжную защиту.
Классы точности трансформаторов тока 5P10 и 5P20 являются ключевыми показателями их работоспособности в условиях короткого замыкания. Понимание этих обозначений необходимо для выбора подходящих ТТ для защиты.
Выбор класса точности трансформатора тока напрямую влияет на эффективность защитных схем. Правильный выбор трансформаторов тока может предотвратить ложные срабатывания реле и обеспечить своевременное обнаружение неисправностей, что в конечном итоге повышает общую надежность энергосистем.
Инженерам и техническим специалистам настоятельно рекомендуется уделять первостепенное внимание тщательному выбору трансформаторов тока, учитывая их влияние на безопасность и надежность системы. Учет классов точности, таких как 5P10 и 5P20, может значительно повысить эффективность защитных устройств в энергосистемах.
